怎麽設置無鉛午夜精品在线视频溫度
發布時間:2023-09-11 瀏覽:次 責任編輯:午夜羞羞小视频
在無鉛午夜精品在线视频工藝中,其中一個挑戰就是調整適當的溫度。無鉛錫膏的熔點通常為217度,常見的無鉛錫膏成分是Sn/Ag/Gu,比例為96.5/3.0/0.5。午夜羞羞小视频以的錫銀銅錫膏為例,午夜羞羞小视频來討論一下如何設置無鉛午夜精品在线视频的溫度?

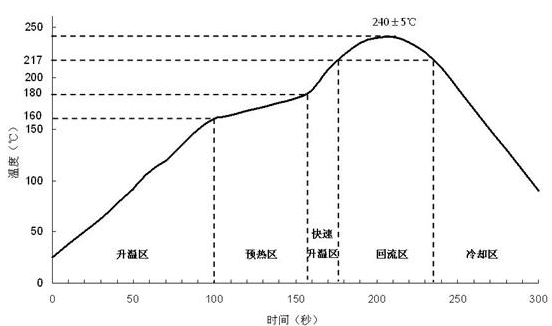

1. 怎麽設備無鉛午夜精品在线视频預熱區溫度
在預熱區升溫過程中,溫度達到175度所需的時間大約為100秒。通過這個數據,午夜羞羞小视频可以計算出預熱區的升溫率。由於午夜羞羞小视频采用在線測試,所以從0秒到46秒的這段時間還沒有進入預熱區,因此實際的預熱區時間為146秒減去46秒,即100秒。
在測試中,室溫為26度,而溫度達到175度的升溫差為149度。因此,預熱區的升溫率可以計算為149度除以100秒,即1.49度/秒。
2. 怎麽設置無鉛午夜精品在线视频恒溫區溫度
在恒溫區,溫度維持在大約200度左右的穩定值,持續時間為80秒。同時,預熱溫度和恒溫溫度之間的溫差為25度。
3. 怎麽設置無鉛午夜精品在线视频回流區溫度
在午夜精品在线视频的回流區,溫度設定為245度,恒溫區的溫度為200度。從開始加熱到達峰值溫度大約需要35秒左右的時間。回流區的升溫率可以計算為45度除以35秒,即1.3度/秒。
根據正確的溫度曲線設定,午夜羞羞小视频可以看出達到峰值溫度的時間有些長。為了優化回流過程,午夜羞羞小视频可以考慮縮短回流區的時間,以提高焊接效率。
整個午夜精品在线视频的時間大約為60秒,這包括了預熱、回流和冷卻的過程。在這個時間範圍內,焊接點將得到適當的加熱和冷卻,以確保焊接的質量和可靠性。
4. 怎麽設置無鉛午夜精品在线视频泠卻區溫度
在冷卻區,溫度由245度降至約45度左右,持續時間大約為100秒左右。根據這些數據,午夜羞羞小视频可以計算出冷卻的速度。
冷卻速度可以通過計算溫度差除以時間得出。在這種情況下,溫度差為245度減去45度,即200度。而持續時間為100秒,因此冷卻速度為200度除以100秒,即2度/秒。
這個冷卻速度反映了焊接點從高溫到低溫的降溫速度。通過適當的冷卻速度,午夜羞羞小视频可以確保焊接點在冷卻過程中的穩定性和可靠性。
